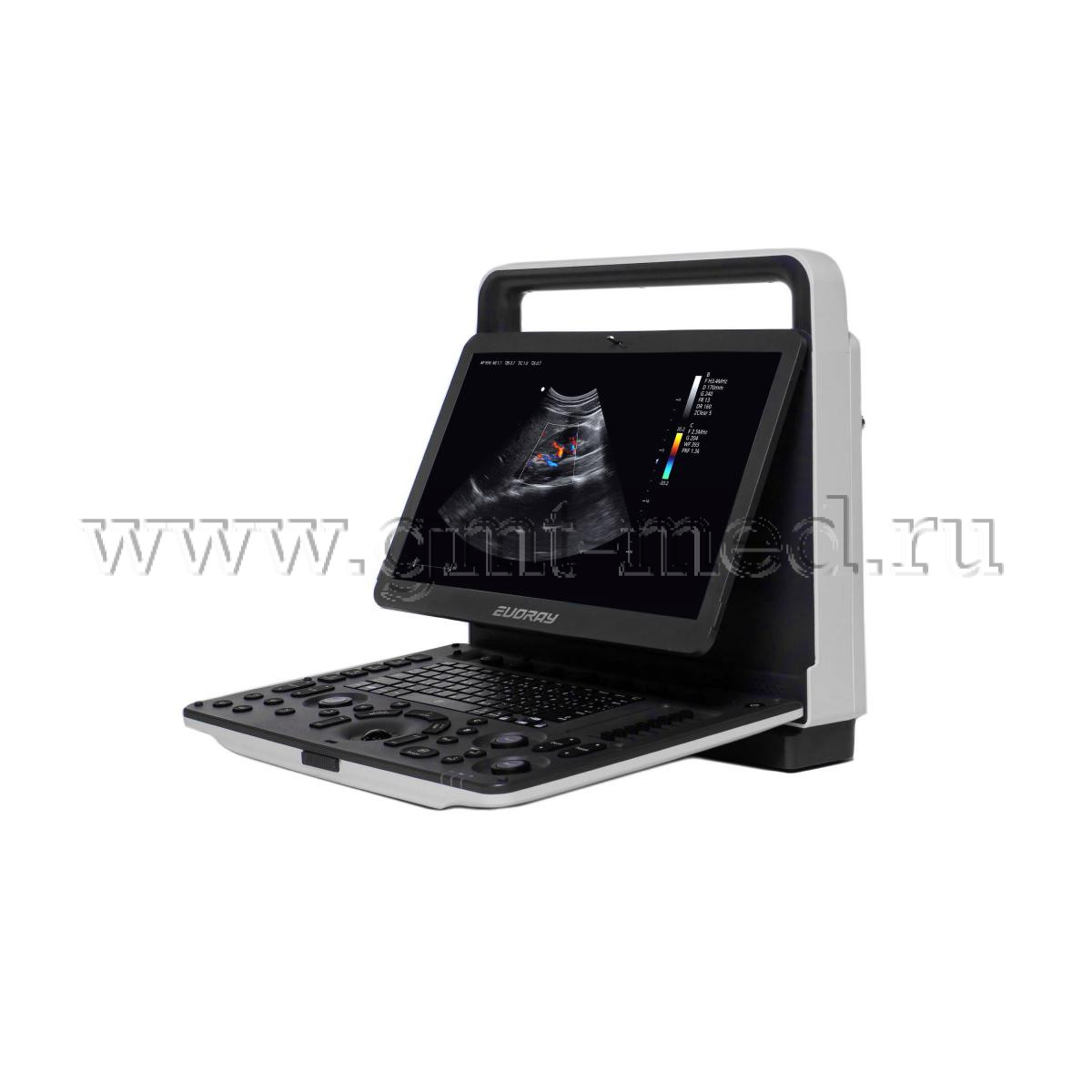

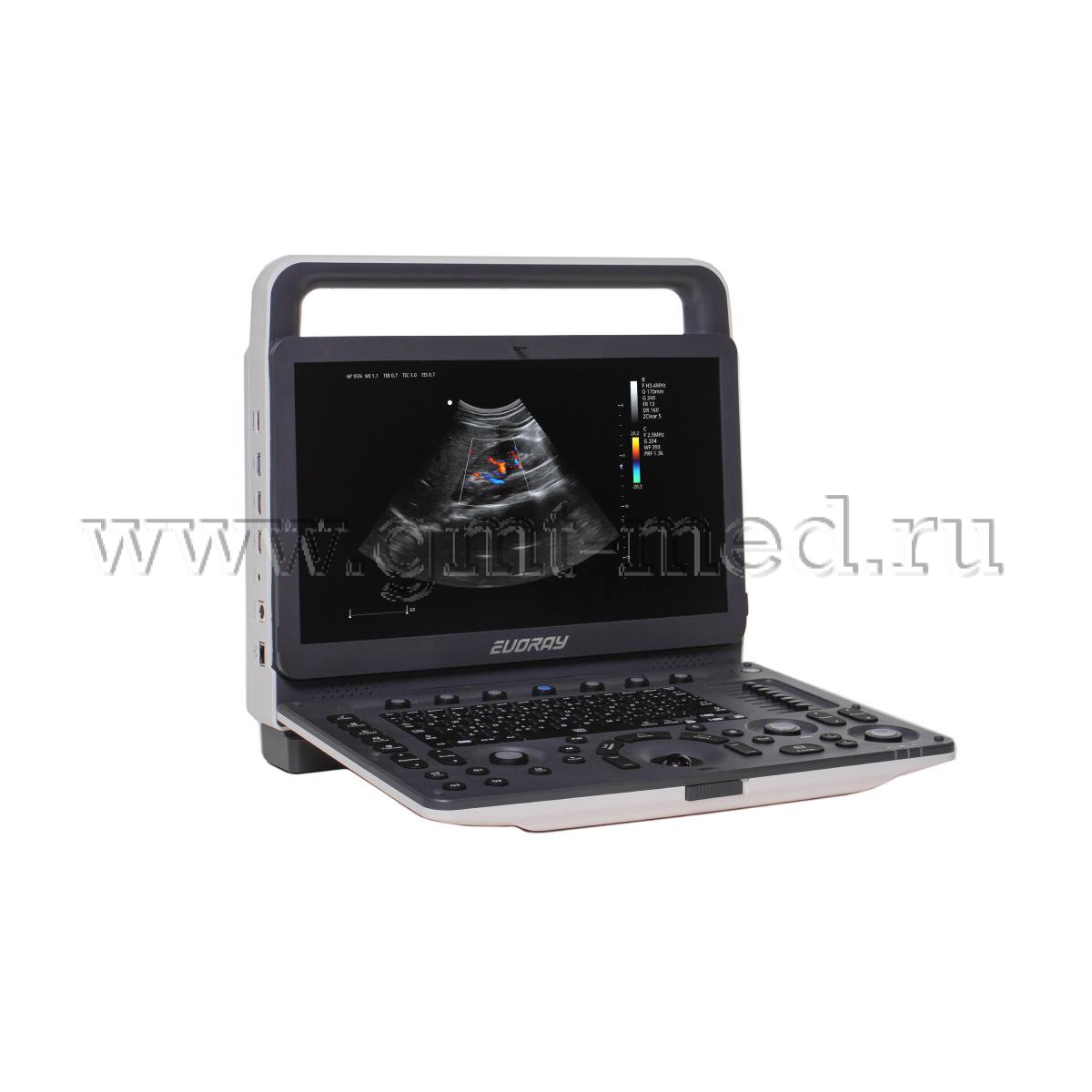

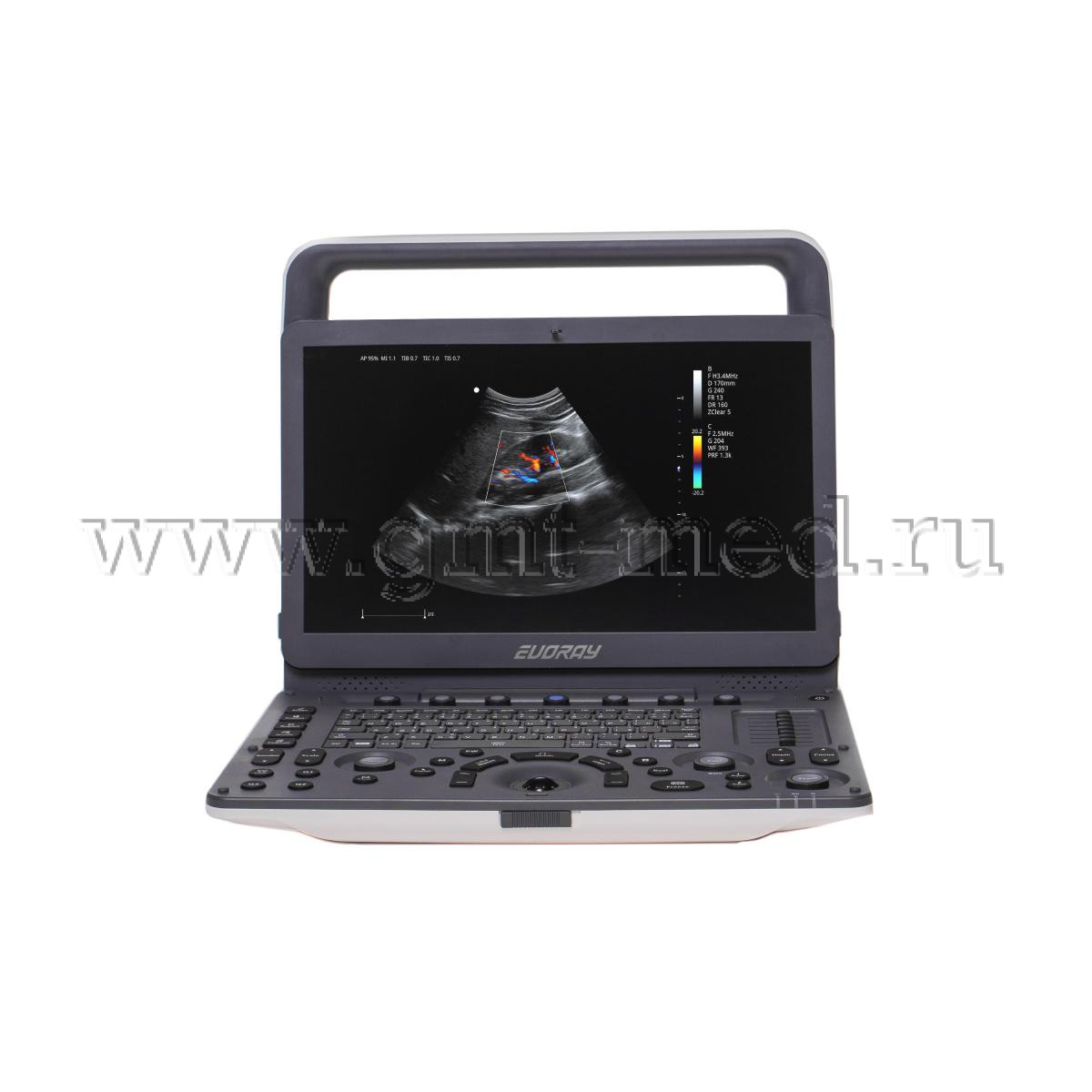

Аппарат УЗИ EVORAY USP 30

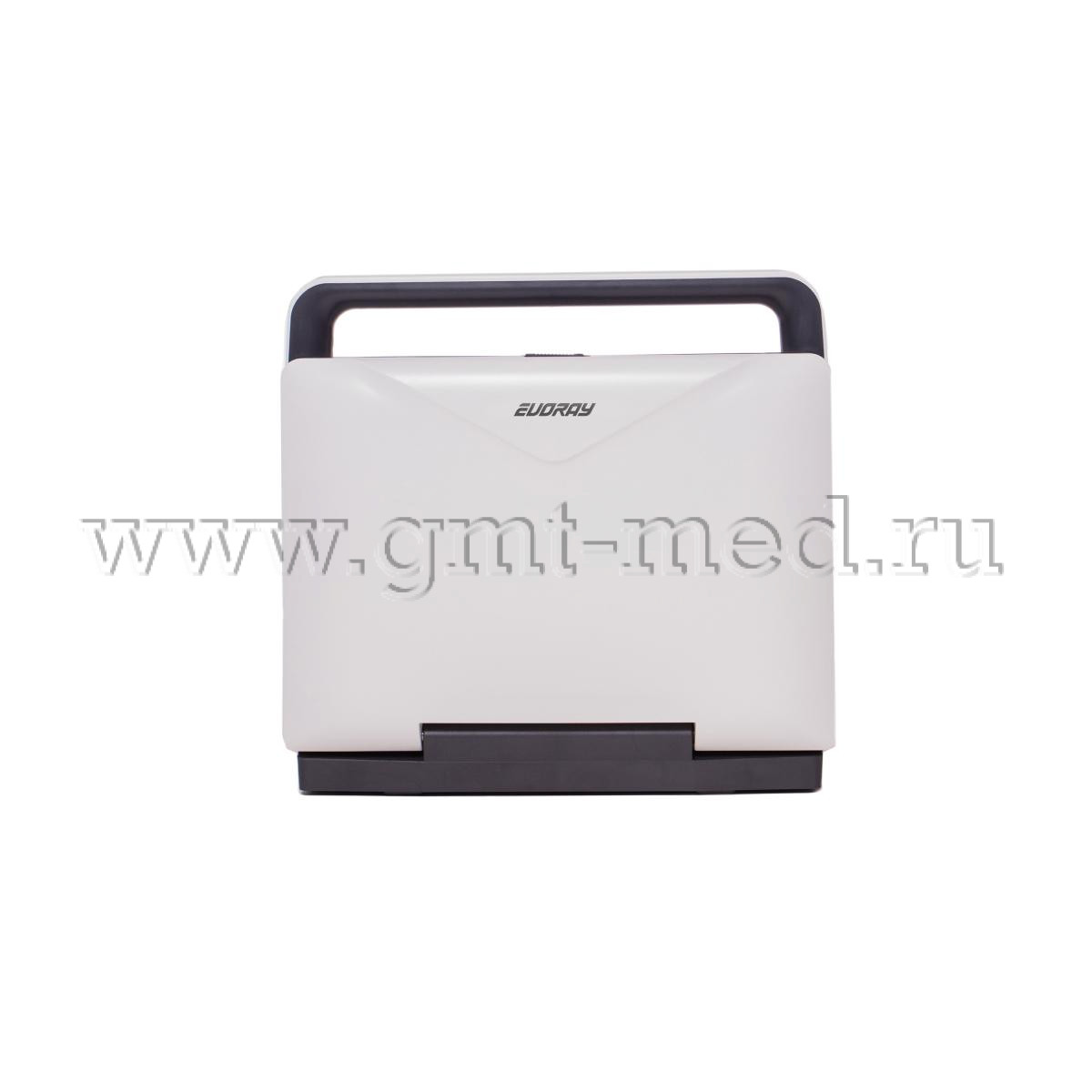

EVORAY USP 30 представляет собой универсальную портативную ультразвуковую платформу, разработанную для повседневной диагностической работы. Основные приоритеты при создании модели — стабильность функционирования, повторяемость измерительных данных и адаптивность к различным условиям эксплуатации. Консоль весом около 7 кг одинаково эффективно применяется как в стационарных кабинетах, так и при выездных обследованиях.

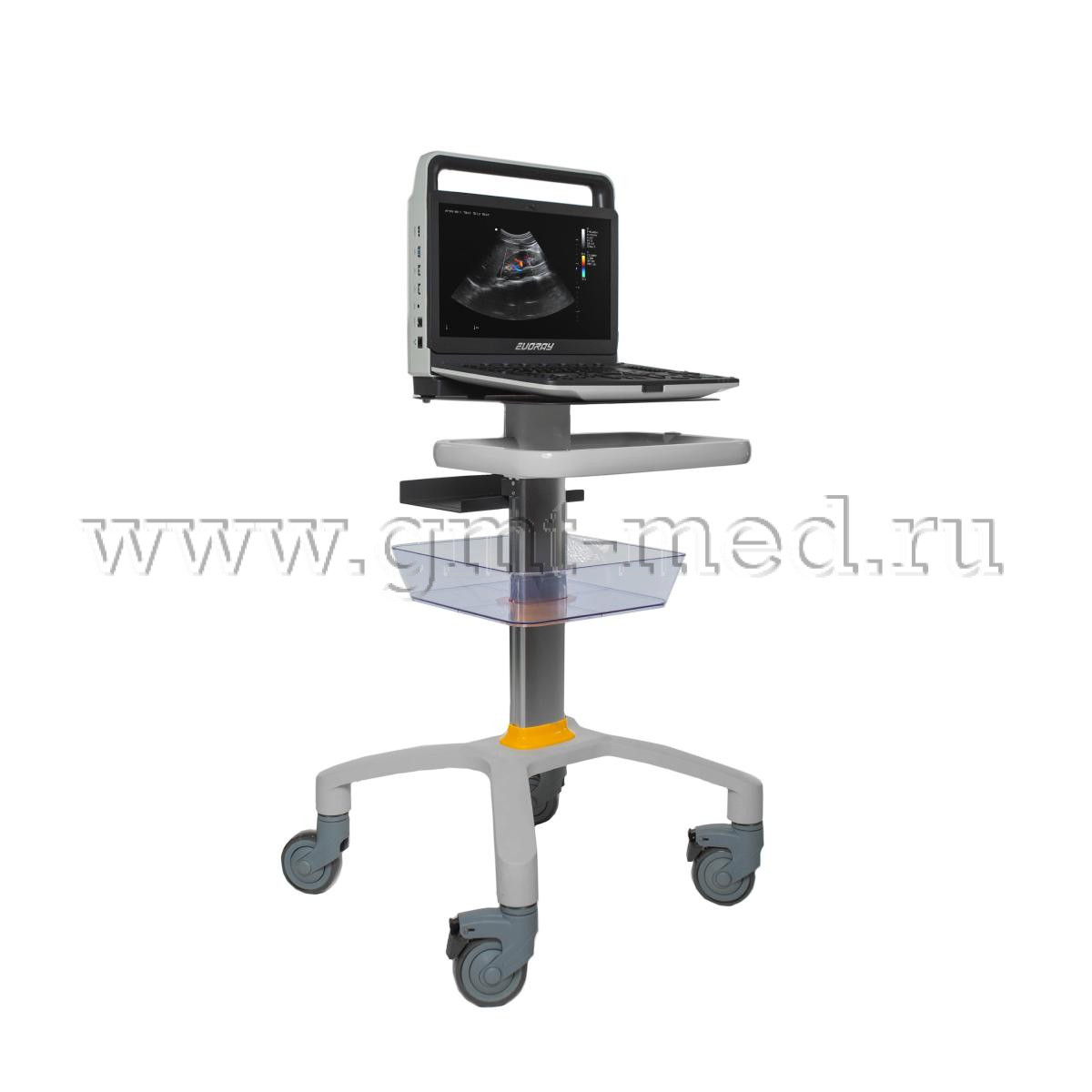

Конструктивные решения допускают несколько вариантов размещения аппарата: стационарная установка на мобильной стойке, транспортировка в защитном кейсе, питание от сети или от опциональной аккумуляторной батареи. Система готова к работе менее чем за 60 секунд после включения, что особенно ценно при интенсивном потоке пациентов.

Управляющие элементы и навигационная логика интерфейса спроектированы с расчётом на быстрое освоение и уверенную работу без необходимости длительного обучения персонала.

Сфера использования EVORAY USP 30 охватывает:

• акушерство и пренатальная диагностика;
• гинекология;
• абдоминальные исследования (печень, почки, селезёнка, желудок, кишечник, поджелудочная железа, мочевой и жёлчный пузыри);
• педиатрическая практика;
• визуализация малых органов (щитовидная и паращитовидные железы, яички, предстательная железа, молочные железы, околоушные железы, лимфоузлы);
• ортопедия и патологии опорно-двигательного аппарата;
• кардиология;
• сосудистая система;
• урология;
• нервная система.

Ключевые преимущества EVORAY USP 30

• Два формата работы в одном устройстве— система одинаково полноценно функционирует как стационарный кабинетный сканер и как мобильный инструмент для палатных обходов и выездных миссий.
• Модульная датчиковая база— совместимость с широким парком преобразователей позволяет расширять спектр диагностических услуг без замены основной платформы.
• Полноценный допплеровский пакет— система не просто визуализирует потоки, но и даёт возможность их количественной оценки, сравнения и документирования, что повышает объективность заключений.
• Предсказуемое качество сканирования— контролируемые параметры формирования сигнала и мощные алгоритмы постобработки гарантируют стабильную картинку от исследования к исследованию.
• Официальный статус в РФ— наличие регистрационного удостоверения позволяет безопасно внедрять оборудование в практику, участвовать в тендерных закупках и работать в полном соответствии с законодательством.

Модель укомплектована набором интеллектуальных инструментов адаптивной обработки, повышающих диагностическую ценность исследований:

• One Key Imaging— автоматическая оптимизация изображения по команде одной кнопки;
• EFOV (Extended Field of View)— расширение зоны обзора для конвексных и микроконвексных преобразователей, трапециевидное сканирование для линейных;
• Tissue Specific Imaging (TSI)— интеллектуальная система подавления шумов, адаптирующаяся под тип исследуемой ткани; дифференцированно обрабатывает паренхиму, границы структур и анэхогенные участки;
• Tissue Harmonic Imaging (THI)— тканевая гармоника, улучшающая разрешающую способность;
• Frequency Composite Imaging (FCI)— синтез итогового изображения из нескольких кадров, полученных на разных частотах;
• наличие трёх опорных частот в стандартном режиме и четырёх — в гармоническом, что обеспечивает стабильное качество на различных глубинах;
• HPRF— режим высокой частоты повторения импульсов для регистрации скоростных потоков на значительной глубине;
• RawData— возможность корректировки параметров визуализации на замороженном кадре без повторного сканирования.

Дополнительные алгоритмы улучшения качества:

• zonClear— адаптивная пространственная фильтрация для чёткого выделения структур;
• SCI (Spatial Compound Imaging)— пространственный компаундинг, эффективно подавляющий акустические артефакты;
• PIHI— гармонический режим с инверсией импульса;
• SRI (Speckle Reduction Imaging)— снижение спекл-шумов в В-режиме, обеспечивающее более гладкое и контрастное изображение;
• IMT— автоматизированное измерение толщины комплекса интима-медиа сосудистой стенки;
• Zclear— технология трекинга краевых тканевых сигналов в реальном времени с попиксельным анализом; одновременно устраняет шумы и подчёркивает контуры органов, формируя высококонтрастную двумерную картинку.

Диагностические режимы:

EVORAY USP 30 оснащён всеми основными ультразвуковыми и допплеровскими методиками, необходимыми в рутинной клинической практике. Доступны:

• цветовое и энергетическое допплеровское картирование;
• импульсно-волновой и непрерывно-волновой допплер;
• панорамное сканирование и технология расширенного поля зрения ExFOV.

Для тонкой настройки качества изображения предусмотрены регулировки усиления, глубинно-зависимой компенсации (TGC) и динамического диапазона, что позволяет индивидуализировать параметры визуализации под конкретную задачу при строгом контроле акустической мощности.

В арсенале системы — количественные измерительные инструменты: стандартные калиперы, криволинейные контуры, эллиптические и сплайновые аппроксимации, что значительно расширяет аналитические возможности при проведении стандартных исследований.

Дополнительно реализованы:

• M-режим и его анатомическая модификация (AMM);
• объёмная 3D-реконструкция и динамическая 4D-визуализация (при подключении соответствующего датчика);
• тканевой допплер (TDI);
• многопанельный B-режим (2B / 4B).

Датчики:

Система совместима с широкой номенклатурой преобразователей, что позволяет гибко настраивать аппарат под задачи конкретного отделения. Доступны следующие датчики:

• Конвексный датчик 3C5PD– рабочая полоса 1,0–7,5 МГц.
• Линейный датчик 7L4PD– рабочая полоса 4,2–15,0 МГц.
• Секторно-фазированный датчик 3P2PA– рабочая полоса 1,0–6,5 МГц.
• Объемный датчик 4V4CDS– рабочая полоса 1,6–8,0 МГц.
• Трансвагинальный датчик 6E1PD– рабочая полоса 2,5–13,0 МГц.
• Микроконвексный датчик 6C1PD– рабочая полоса 3,5–12,0 МГц.

Аппарат обеспечивает сохранение статических кадров и видеофрагментов во внутренней базе данных, а также экспорт на USB-носители. Поддержка DICOM и сетевых протоколов позволяет передавать результаты исследований на внешние станции и серверы, упрощая встраивание системы в существующую IT-инфраструктуру клиники. Предусмотрены функции формирования, просмотра и печати отчётных документов, что делает документооборот удобным и прозрачным.
