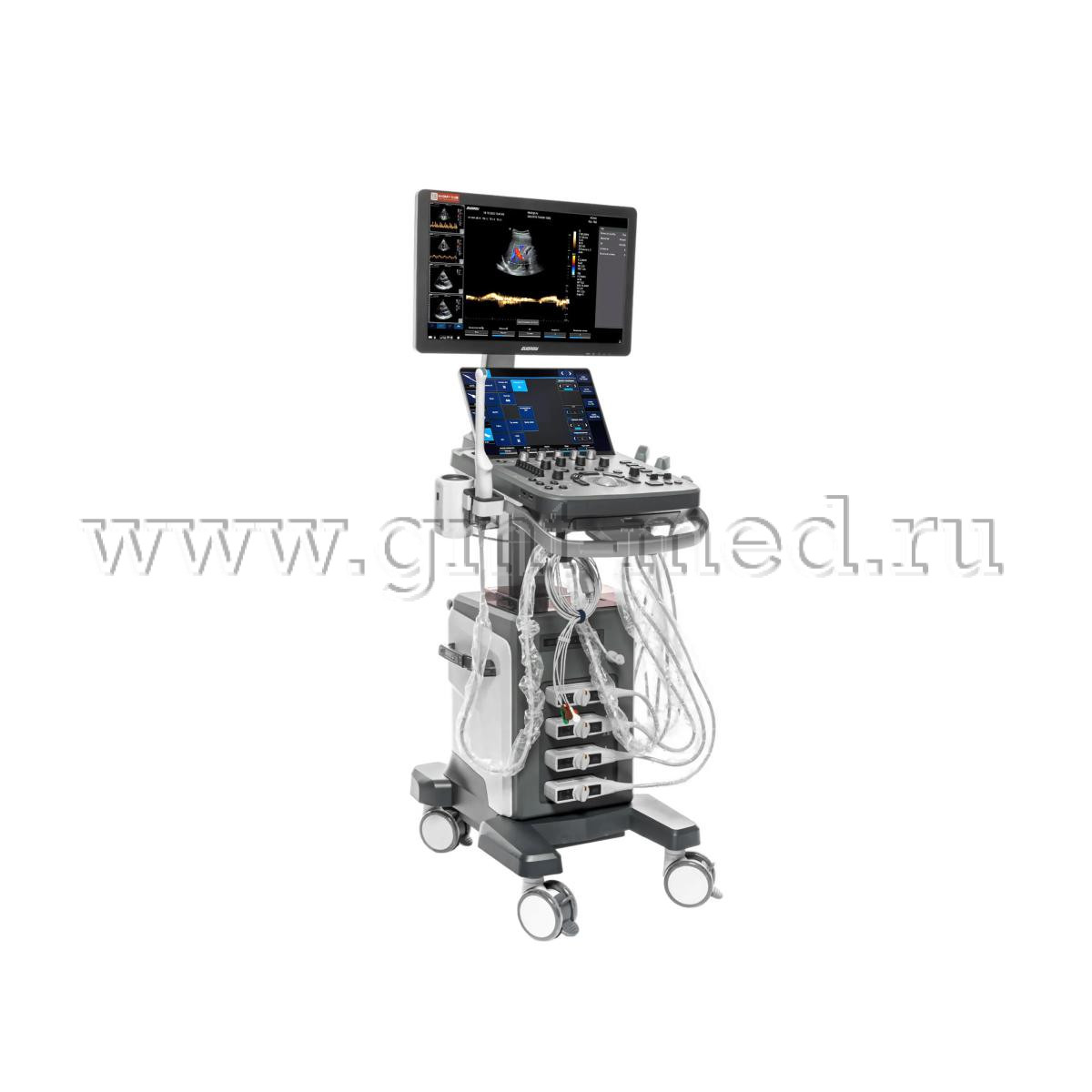

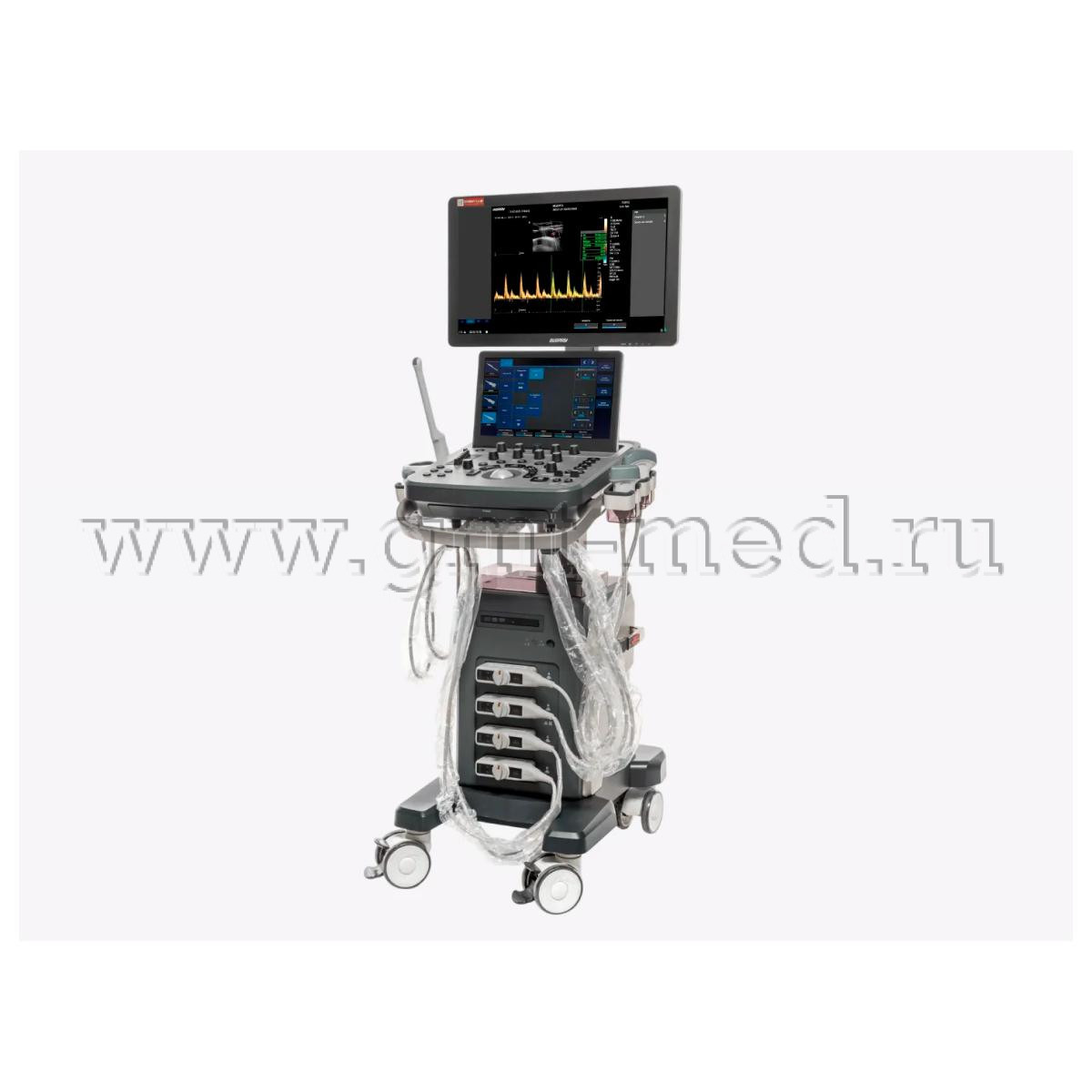

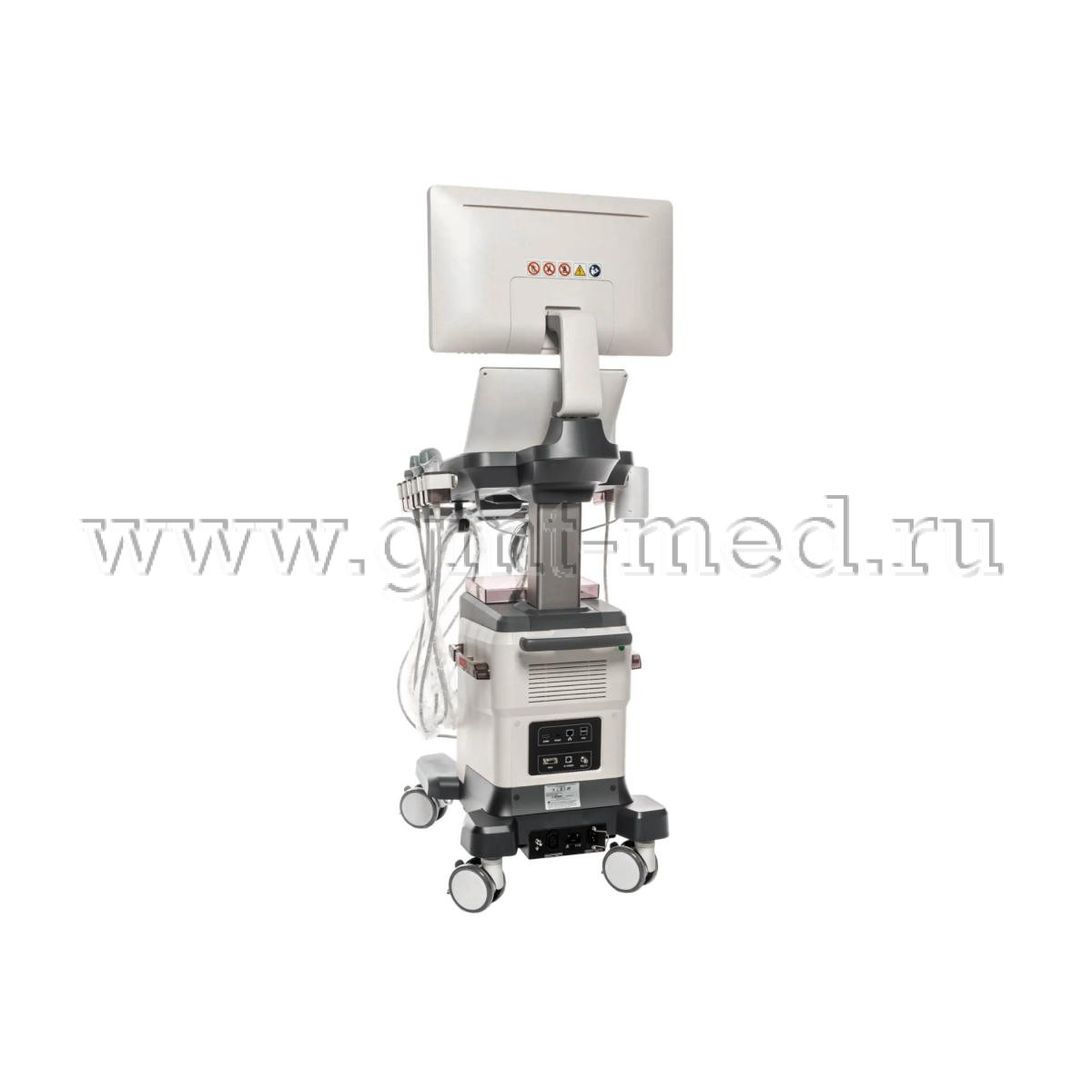

Аппарат УЗИ EVORAY USS 20

Система имеет действующее регистрационное удостоверение и допущена к применению в медицинских учреждениях на территории Российской Федерации.

Аппарат EVORAY USS 20 задуман как надежный стационарный аппарат УЗ-диагностики, занимающий нишу универсальных решений среднего ценового сегмента. При его разработке приоритет отдавался трем ключевым параметрам: стабильности получаемых данных, метрологической достоверности и безупречной повторяемости результатов вне зависимости от условий проведения исследования. Инженерная логика системы выстроена вокруг интенсивной повседневной эксплуатации, при этом интерфейс и алгоритмы работы намеренно лишены избыточной сложности, что исключает перегрузку врача на каждом этапе диагностического процесса.

Сфера использования EVORAY USS 20 охватывает:

• абдоминальную диагностику (печень, почки, селезенка, поджелудочная железа, мочевой и желчный пузырь, органы забрюшинного пространства),
• исследование сосудов различных бассейнов,
• эхокардиографию с оценкой структурной и функциональной состоятельности сердца,
• акушерский и гинекологический профиль,
• визуализацию поверхностных органов (щитовидная железа, лимфатические коллекторы),
• оценку опорно-двигательного аппарата – мягкие ткани, мышцы, связочный аппарат, сухожилия,
• нейросонографию и исследования периферических нервов,
• визуализацию головного мозга,
• диагностику плевральной полости.

Ключевые преимущества EVORAY USS 20

• Точность диагностики – современные алгоритмы адаптивной оптимизации гарантируют получение детализированных, контрастных изображений даже в сложных клинических случаях.
• Прецизионность измерений – функция автоматического многократного масштабирования интересующей зоны с отображением во всплывающем окне позволяет ювелирно устанавливать измерительные маркеры для максимально точных количественных оценок.
• Простота освоения – интуитивный пользовательский интерфейс и логичная навигация делают работу на аппарате комфортной даже для врачей с небольшим практическим опытом, сокращая время обучения и снижая риск операторских ошибок.
• Надежность и долговечность – конструктивные решения всех блоков и узлов разработаны с учетом интенсивной эксплуатации, что гарантирует годы бесперебойной работы без внеплановых ремонтов как самого сканера, так и датчиков.
• Расширение спектра услуг – совместимость с широким парком датчиков позволяет одномоментно проводить исследования практически всех анатомических зон в рамках одного учреждения.
• Сервисное сопровождение – компания EVORAY располагает собственными авторизованными сервисными центрами в нескольких городах страны, что полностью освобождает клинику от хлопот по техническому обслуживанию оборудования.

Вычислительной основой EVORAY USS 20 служит передовая платформа uSeed, функционирующая по принципу работы с ультразвуковой информацией как с метаданными. Благодаря этому все акустические сигналы сохраняются в полном объеме, а постобработка снимков ведется без каких-либо потерь исходного качества.

Распределенные вычисления с задействованием как центрального, так и графического процессоров гарантируют:

• устойчивую производительность системы в любых режимах,
• неизменно высокую кадровую частоту,
• полноценную визуализацию в реальном времени даже при активации допплеровских методик.

Аппарат укомплектован набором интеллектуальных инструментов адаптивной обработки, существенно повышающих диагностическую ценность получаемых изображений:

• One Key Imaging Auto Optimization – мгновенная подстройка параметров сканирования единственным нажатием клавиши.
• EFOV (Extended Field of View) – технология расширения зоны обзора, позволяющая при работе с конвексными и микроконвексными преобразователями охватывать бо́льшую анатомическую область, а на линейных датчиках реализующая эффект трапециевидного сканирования.
• Tissue Specific Imaging (TSI) – интеллектуальная система, автоматически подбирающая параметры обработки под конкретный тип ткани. Алгоритм дифференцированно воздействует на паренхиматозные зоны, акустические тени, границы структур и анэхогенные участки, обеспечивая оптимальное соотношение контраста и детализации.
• Tissue Harmonic Imaging (THI) – тканевая гармоническая визуализация, улучшающая разрешение и подавляющая низкочастотные помехи.
• Frequency Composite Imaging (FCI) – частотный компаундинг, формирующий итоговое изображение путем синтеза нескольких кадров, полученных на различных несущих частотах, что повышает информативность снимка.
• наличие трех базовых опорных частот в стандартном режиме и четырех – в гармоническом, что гарантирует высокое качество картинки на любой глубине исследования.
• HPRF – режим высокой частоты повторения импульсов, дающий возможность регистрировать быстрые потоки крови даже на значительной глубине.
• RawData – возможность заморозки кадра с последующим изменением настроек визуализации на основе «сырых» данных без повторного сканирования.
• доступны 8 скоростей прокрутки сохраненных кинопетель.

Дополнительные алгоритмы улучшения качества

• zonClear – адаптивная пространственная фильтрация для более четкого выделения структур.
• Spatial Compound Imaging (SCI) – пространственный компаундинг, эффективно устраняющий артефакты и улучшающий визуализацию сложных неоднородных сред.
• PIHI – гармонический режим с инверсией импульса.
• Speckle Reduction Imaging (SRI) – подавление спекл-шумов в В-режиме, делающее изображение более гладким и контрастным.
• Zclear – запатентованная технология отслеживания сигналов от различных тканевых краев в реальном времени с покадровым анализом каждого пикселя; эффективно нивелирует шумы и одновременно подчеркивает контуры органов, улучшая двумерную визуализацию.
• автоматическое измерение толщины комплекса интима-медиа (IMT) – стандартизированный инструмент для сосудистой оценки.

Диагностические режимы

• цветовое и энергетическое допплеровское картирование,
• импульсно-волновая и непрерывно-волновая допплерография,
• панорамное сканирование и Extended Field of View (ExFOV),
• компрессионная эластография,

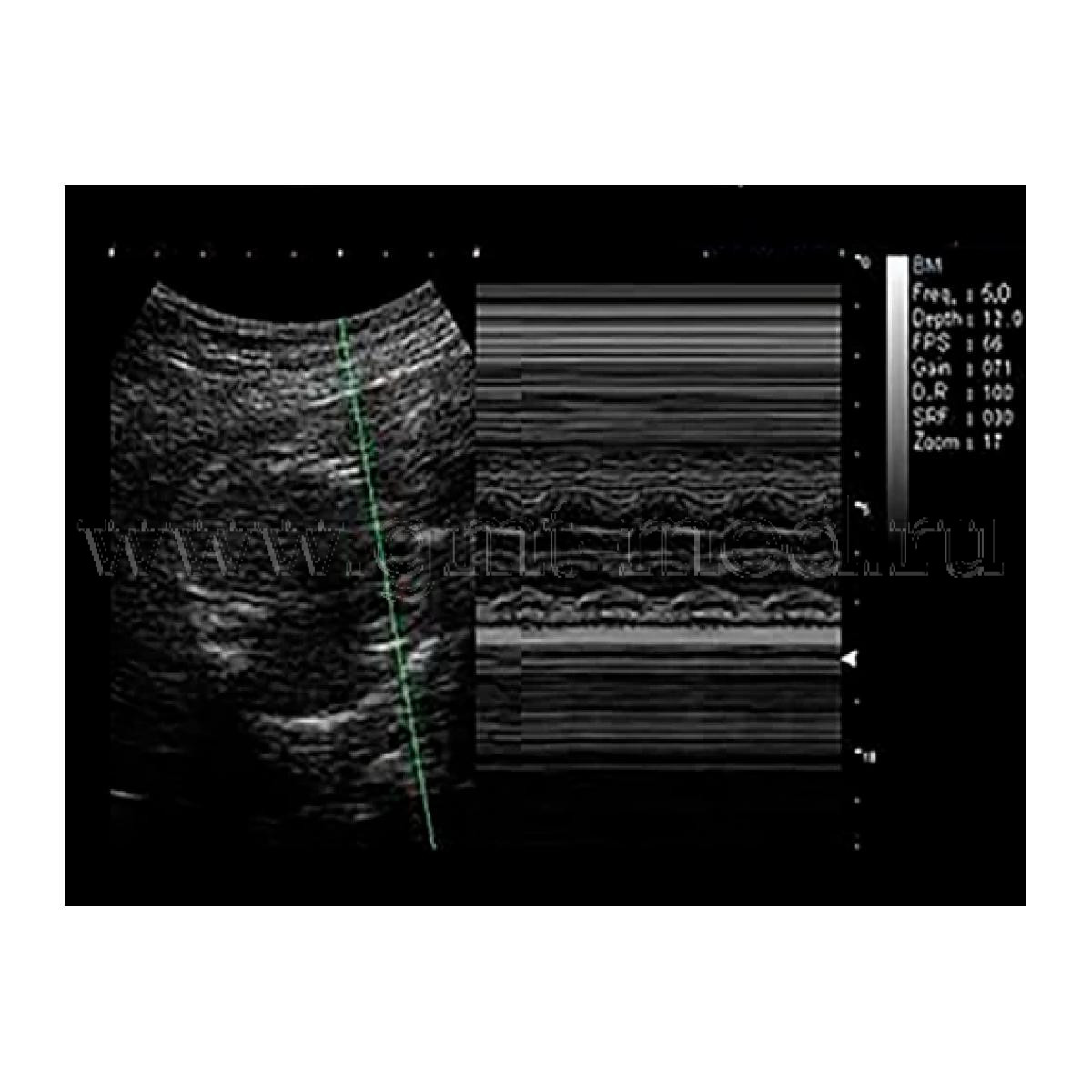

• классический M-режим и его анатомическая модификация,

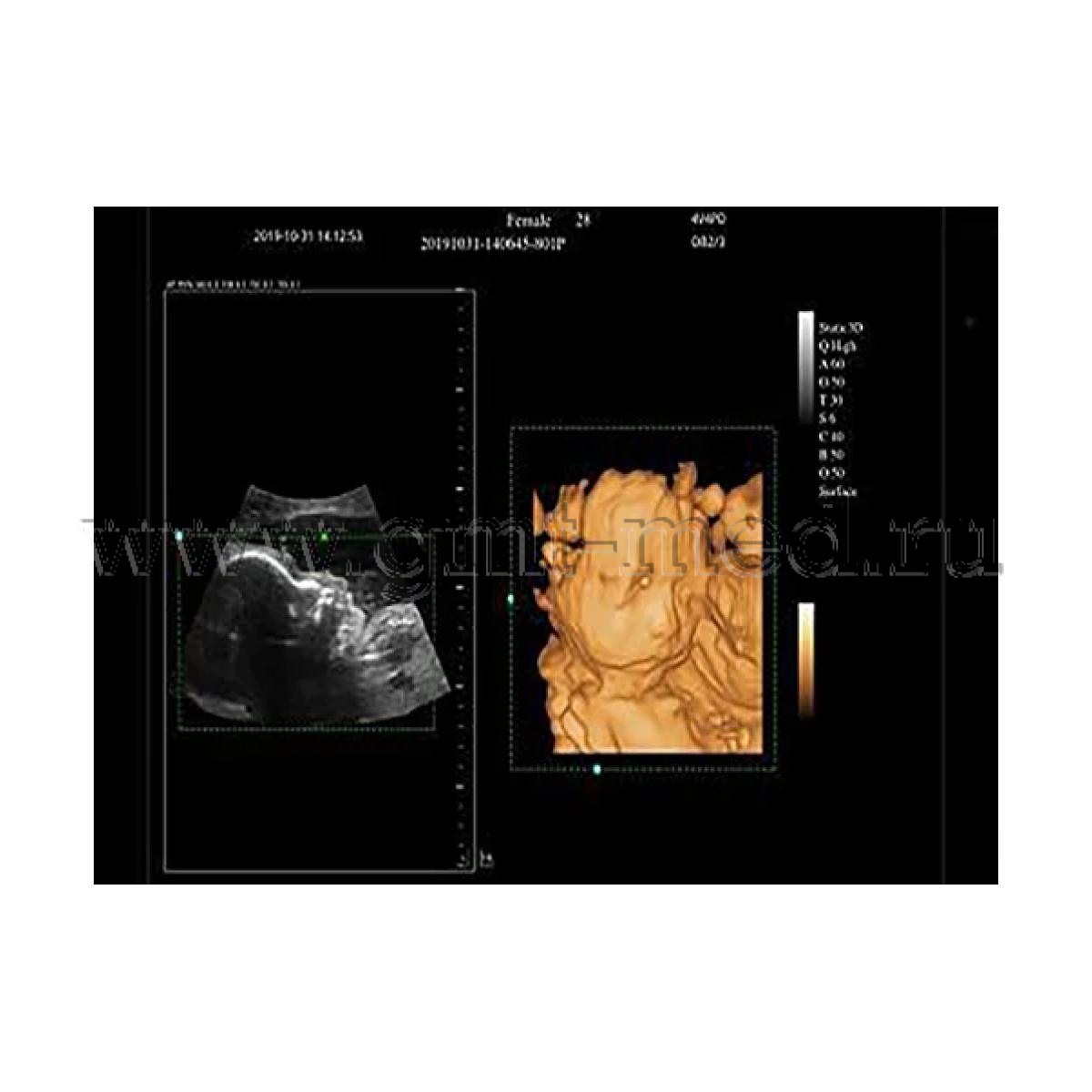

• объемная 3D-реконструкция и динамическая 4D-визуализация при подключении соответствующих датчиков,
• тканевой допплер (TDI),
• стандартный B-режим с опциями многопанельного отображения 2B / 4B.

Датчики

Стационарная конструкция USS 20 позволяет одновременно подключать до четырех датчиков.

Система совместима со всей линейкой преобразователей EVORAY, что дает возможность гибко настраивать аппарат под профиль любого отделения. Доступные датчики:

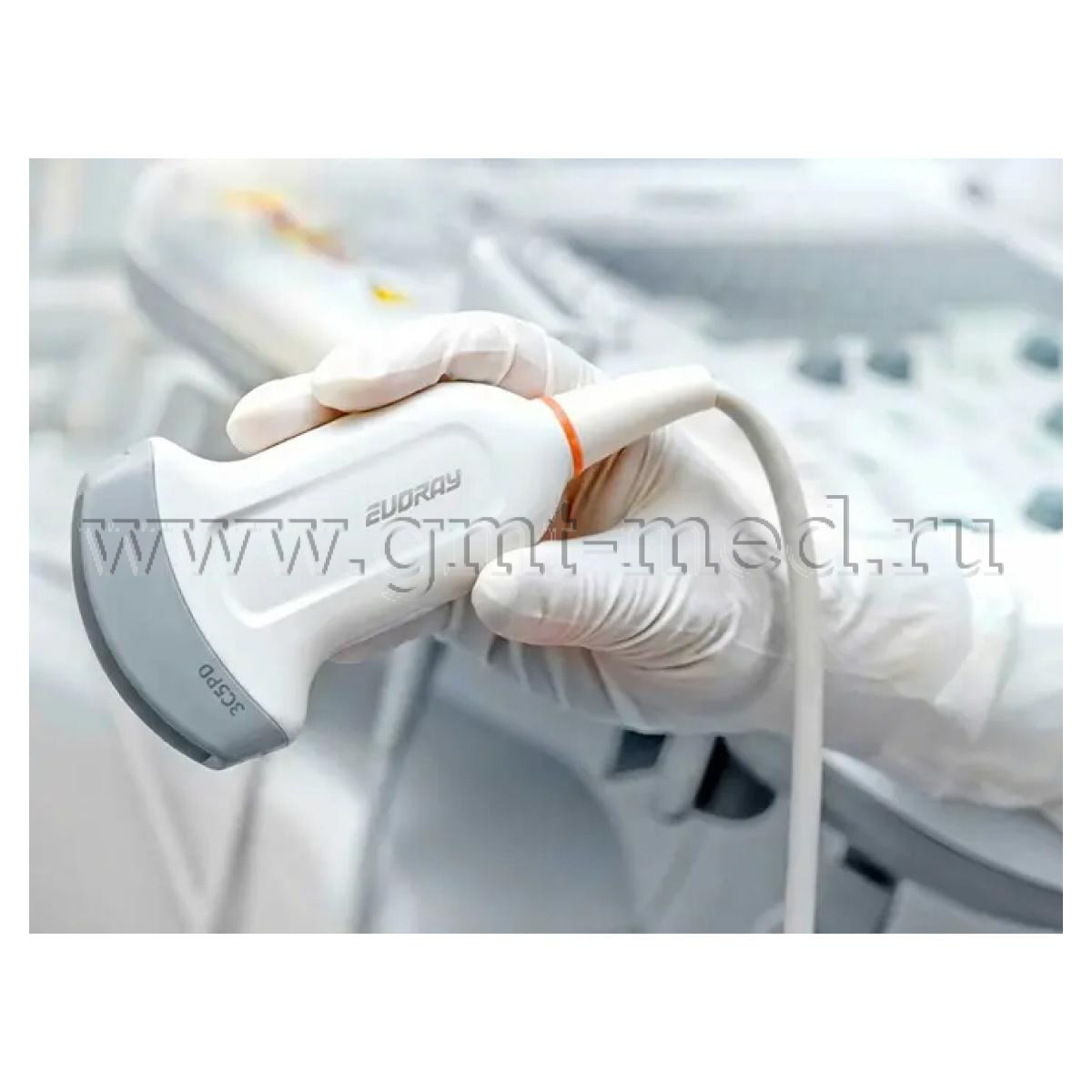

• Конвексный датчик 3C5PD – рабочая полоса 1,0–7,5 МГц.
• Линейный датчик 7L4PD – рабочая полоса 4,2–15,0 МГц.
• Секторно-фазированный датчик 3P2PA – рабочая полоса 1,0–6,5 МГц.
• Секторно-фазированный датчик 5P1PA – рабочая полоса 1,0–6,5 МГц.
• Объемный датчик 4V4CDS – рабочая полоса 1,6–8,0 МГц.
• Трансвагинальный датчик 6E1PD – рабочая полоса 2,5–13,0 МГц.
• Микроконвексный датчик 6C1PD – рабочая полоса 3,5–12,0 МГц.

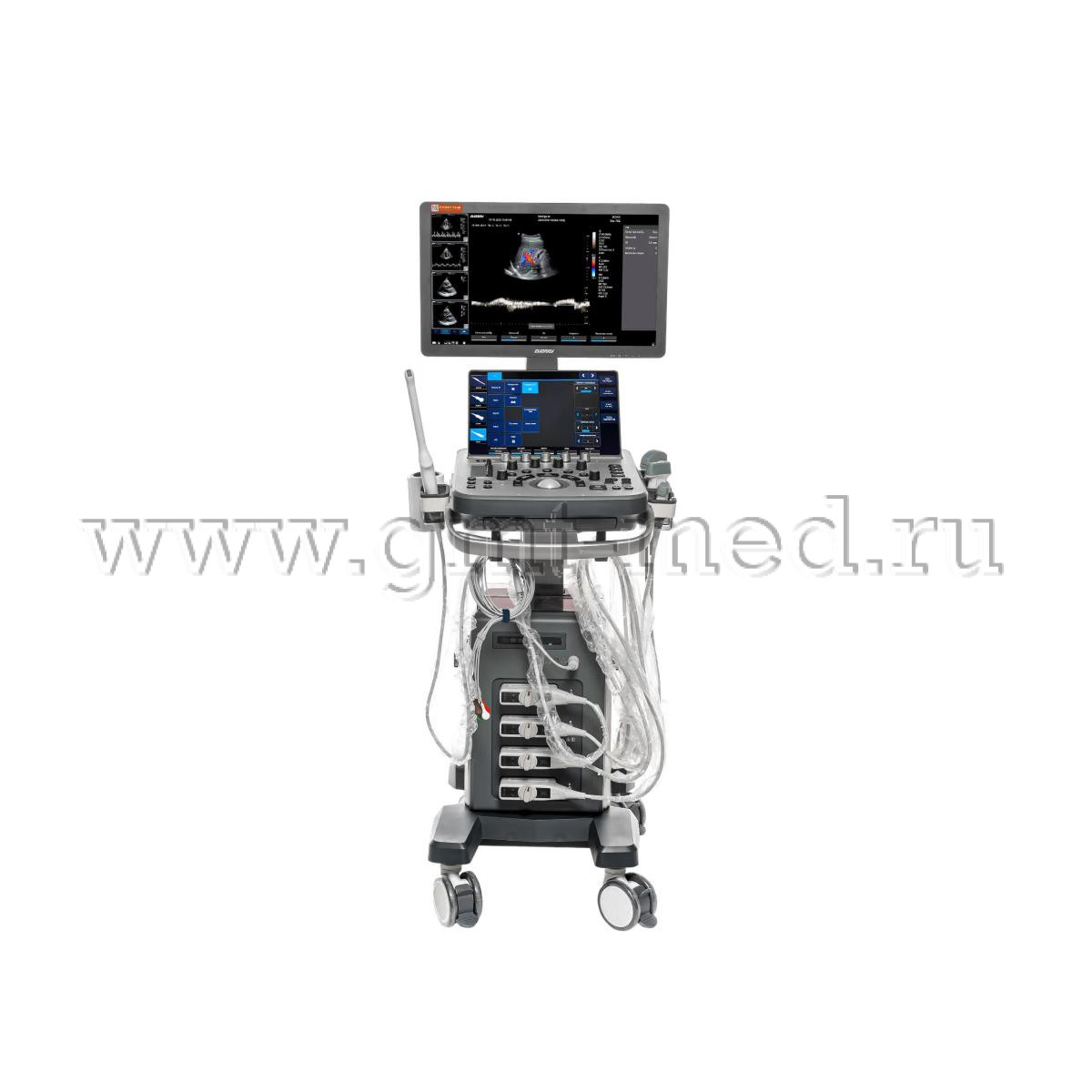

Рабочая станция EVORAY USS 20 укомплектована:

• 21,5-дюймовым медицинским монитором с высоким разрешением и возможностью наклона до 90 см,
• 13,3-дюймовой сенсорной панелью для командного управления с регулируемым углом,
• многофункциональной консолью с электроприводом вертикальной регулировки,
• эргономично размещенными регуляторами временной компенсации усиления (TGC),
• встроенным устройством подогрева ультразвукового геля,
• практичными кабельными держателями.

Система полностью соответствует стандарту DICOM 3.0, обеспечивая:

• отправку изображений и пациентских записей в удаленные архивы (DICOM Storage),
• вывод снимков на сетевые принтеры (DICOM Print),
• получение списка ожидающих исследований с сервера (DICOM Worklist),
• передачу статуса выполнения процедуры на сервер MPPS,
• запрос и извлечение ранее сохраненных данных по пациенту (DICOM Query/Retrieve),
• формирование и отправку структурированных заключений с прикрепленными изображениями (Structured Report).

Синонимы: УЗИ EVORAY USS20, USS 20, стационарная ультразвуковая диагностическая система, ультразвуковой аппарат, ультразвуковое оборудование.
