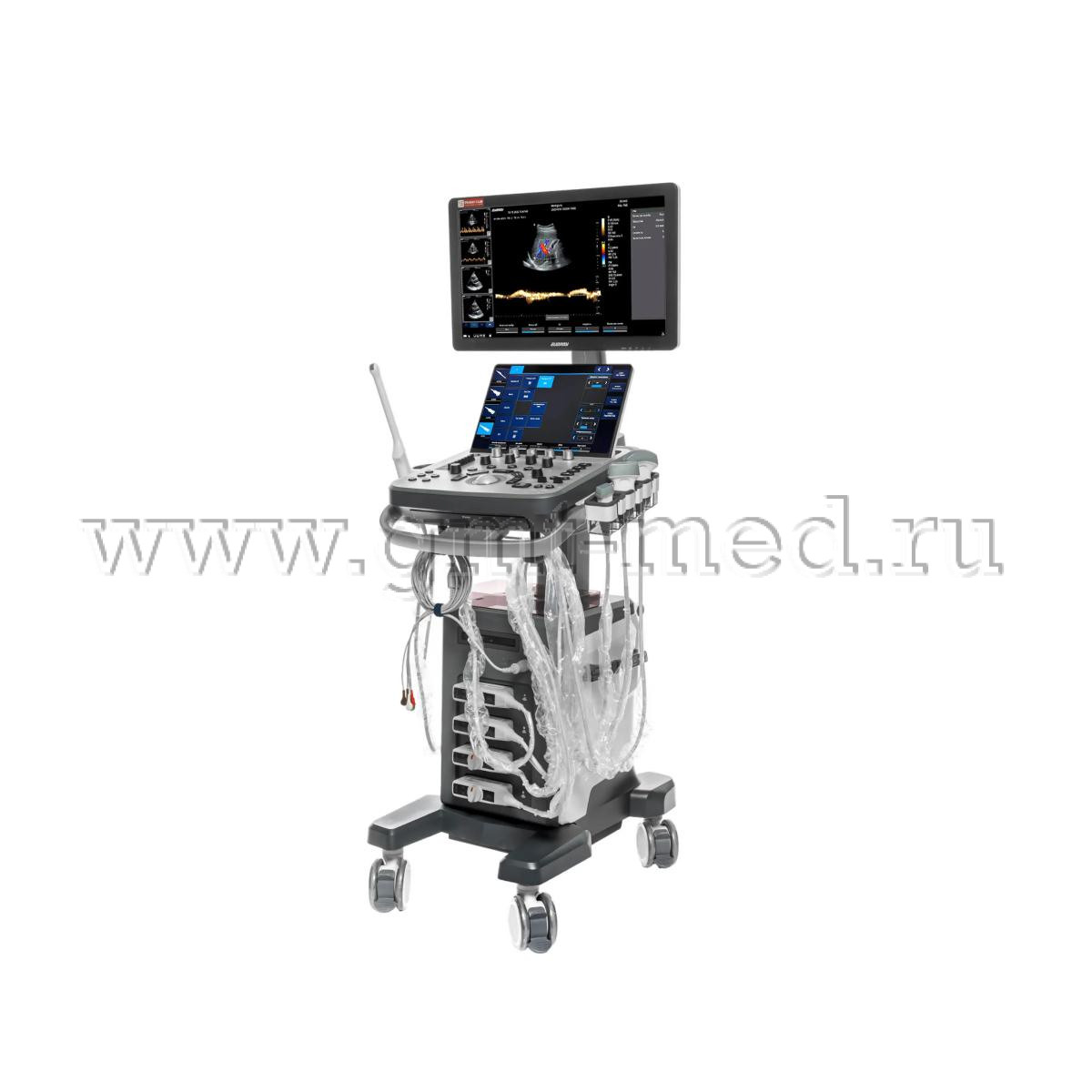

Аппарат УЗИ EVORAY USS 40

Система имеет действующее регистрационное удостоверение и допущена к применению в медицинских учреждениях на территории Российской Федерации.

EVORAY USS 40 занимает нишу расширенного универсального стационарного сканера в продуктовой гамме EVORAY. Модель адресована диагностическим подразделениям и профильным отделениям, где на ежедневной основе проводятся абдоминальные, сосудистые, кардиологические, акушерско-гинекологические и педиатрические исследования.

По сравнению с младшей моделью USS 20, система USS 40 предлагает более совершенные инструменты количественной оценки, расширенный набор автоматизированных измерений и повышенную вариативность настроек визуализации. Это увеличивает клиническую значимость результатов и снижает влияние субъективных факторов, связанных с индивидуальными предпочтениями оператора.

Сфера использования EVORAY USS 40

• абдоминальная диагностика (печень, почки, селезёнка, желудок, кишечник, поджелудочная железа, мочевой и жёлчный пузыри);
• сосудистые исследования;
• эхокардиография (структурная и функциональная оценка сердца);
• акушерство и гинекология;
• визуализация малых и поверхностных органов (щитовидная железа, лимфоузлы);
• исследование мягких тканей, мышц, сухожилий и связок;
• нейровизуализация;
• исследование головного мозга;
• диагностика плевральной полости.

Ключевые преимущества EVORAY USS 40

• Точность диагностики — передовые алгоритмы адаптивной оптимизации гарантируют получение чётких и детализированных изображений.
• Прецизионность измерений — функция автоматического многократного масштабирования зоны интереса со всплывающим окном для точной установки измерительного курсора обеспечивает высокоточные количественные оценки.
• Простота освоения — интуитивный интерфейс и логичное управление режимами позволяют эффективно работать специалистам с любым уровнем опыта.
• Надёжность и долговечность — конструктивные решения всех узлов и блоков разработаны с учётом интенсивной врачебной практики, гарантируя годы бесперебойной работы датчиков и самого сканера.
• Расширение спектра услуг — совместимость с широкой номенклатурой датчиков для различных анатомических областей открывает дополнительные диагностические возможности.
• Сервисное сопровождение — компания EVORAY располагает собственной службой технической поддержки в различных городах страны, освобождая клинику от забот по обслуживанию оборудования.

Как и остальные аппараты серии USS, EVORAY USS 40 базируется на инновационной вычислительной архитектуре uSeed.

Формирование эхографической картинки осуществляется с использованием пользовательских метаданных. В рамках платформы uSeed изображения сохраняются в формате метаданных, что позволяет проводить их последующую обработку за счёт параллельных вычислений с задействованием CPU и GPU. Такой подход кратно увеличивает производительность системы и обеспечивает стабильно высокую кадровую частоту.

Диагностическая достоверность достигается благодаря современным алгоритмам адаптивной оптимизации, формирующим чёткие и детализированные снимки.

Прецизионность измерений обеспечивается функцией автоматического многократного масштабирования интересующей области с отображением во всплывающем окне, что позволяет ювелирно позиционировать измерительный курсор (Caliper).

Интеллектуальные инструменты адаптивной обработки

Аппарат укомплектован набором интеллектуальных инструментов адаптивной обработки, существенно повышающих диагностическую ценность получаемых изображений:

• One Key Imaging — мгновенная автоматическая подстройка параметров сканирования по команде одной клавиши;
• EFOV (Extended Field of View) — увеличение сектора обзора для конвексных и микроконвексных преобразователей, трапециевидное сканирование для линейных;
• Tissue Specific Imaging (TSI) — интеллектуальный алгоритм подавления шумов с учётом типа исследуемой ткани; автоматически дифференцирует паренхиму, границы структур и анэхогенные участки;
• Tissue Harmonic Imaging (THI) — тканевая гармоника, повышающая разрешающую способность и качество картинки;
• Frequency Composite Imaging (FCI) — частотный компаундинг, синтезирующий итоговое изображение из нескольких кадров, полученных на разных частотах излучения;
• наличие трёх опорных частот в базовом режиме и четырёх — в гармоническом, что гарантирует стабильное качество на различных глубинах;
• HPRF — режим высокой частоты повторения импульсов, позволяющий регистрировать высокоскоростные потоки на значительной глубине;
• RawData — доступ к исходным данным с возможностью корректировки параметров визуализации на замороженном кадре;
• 8 скоростей воспроизведения сохранённых кинопетель.

Дополнительные алгоритмы улучшения качества

• SCI (Spatial Compound Imaging) — пространственный компаундинг, эффективно подавляющий акустические артефакты;
• SRI (Speckle Reduction Imaging) — снижение спекл-шумов в В-режиме;
• Zclear — технология трекинга краевых тканевых сигналов в реальном времени с попиксельной оптимизацией; одновременно устраняет шумовые составляющие и подчёркивает контуры органов, формируя высококонтрастную двумерную картинку.

Диагностические режимы

EVORAY USS 40 охватывает полный спектр режимов ультразвуковой диагностики:

• цветовое, энергетическое и направленное энергетическое допплеровское картирование;
• панорамное сканирование и технология расширенного поля зрения EFOV;
• компрессионная эластография;
• автоматизированные измерения (IMT, Auto EF, сосудистые индексы и другие).

Расширенные функции автоматики ускоряют проведение исследований и гарантируют повторяемость результатов, что особенно актуально при сосудистых и кардиологических обследованиях.

Дополнительно реализованы:

• М-режим и его анатомическая модификация;
• объёмная 3D-реконструкция и динамическая 4D-визуализация;
• тканевой допплер (TDI);
• многопанельный B-режим (2B / 4B).

Датчики

Стационарная архитектура EVORAY USS 40 предусматривает одновременное подключение до четырёх датчиков. Система совместима с широкополосными многочастотными преобразователями. Доступные датчики:

• Конвексный — 3C5PDS — 1,0–7,5 МГц.
• Линейный — 7L4PDS — 4,2–15,0 МГц.
• Микроконвексный — 6C1PDS — 3,5–12,0 МГц.
• Трансвагинальный — 6E1PDS — 2,5–13,0 МГц.
• Секторный фазированный — 3P2PA — 1,0–6,5 МГц.
• 4D-датчик — 4V4CDS — 1,6–8,0 МГц.

Такое разнообразие позволяет гибко комплектовать аппарат под задачи конкретного подразделения без потери функциональности.

Рабочая станция

Рабочая станция EVORAY USS 40 укомплектована:

• 21,5-дюймовый медицинский LCD-монитор с высоким разрешением и регулируемым углом наклона;
• 13,3-дюймовая сенсорная командная панель с возможностью изменения угла;
• эргономичная консоль управления с электроприводом регулировки высоты;
• продуманное расположение зоны TGC;
• встроенный подогреватель геля, кабельные держатели и широкий набор интерфейсных портов.

Совокупность этих решений формирует уровень оснащённости и удобства, редко встречающийся в аппаратах данного класса: наличие двух мониторов с диагоналями 21,5″ и 13,3″, а также электропривод.

Система полностью соответствует консоли являются отличительными признаками моделей более высокого ценового сегмента.

DICOM 3.0

Система соответствует стандарту DICOM 3.0, обеспечивая:

• DICOM Storage — отправка изображений и данных пациента на сервер удалённого хранения;
• DICOM Print — вывод снимков на сетевой принтер;
• DICOM Worklist — получение списка исследований с сервера;
• DICOM MPPS — передача статуса выполнения процедуры на сервер;
• DICOM Query/Retrieve — запрос и извлечение ранее сохранённых данных по пациенту;
• Structured Report — формирование и отправка структурированного заключения с изображениями.

Это обеспечивает бесшовную интеграцию системы в цифровую инфраструктуру медицинского учреждения.

Синонимы: УЗИ EVORAY USS40, USS 40, стационарная ультразвуковая диагностическая система, ультразвуковой аппарат, ультразвуковое оборудование.
