Аппарат УЗИ EVORAY USS 60

Система имеет действующее регистрационное удостоверение и допущена к применению в медицинских учреждениях на территории Российской Федерации.

EVORAY USS 60 создан для тех клинических ситуаций, где возможностей стандартных и универсальных систем уже недостаточно. По сравнению с моделью USS 40, данный аппарат предлагает более совершенный арсенал количественных методов оценки, расширенную автоматизацию рутинных операций и повышенную устойчивость эхографической картинки при проведении сложных исследований — в сосудистой практике, кардиологии, акушерстве, а также при работе со слабыми допплеровскими сигналами низкоскоростного кровотока.

Сфера использования EVORAY USS 60 охватывает:

• абдоминальная диагностика (печень, почки, селезёнка, желудок, кишечник, поджелудочная железа, мочевой и жёлчный пузыри);
• сосудистые исследования;
• эхокардиография (структурная и функциональная оценка сердца);
• акушерство и гинекология;
• визуализация малых и поверхностных органов (щитовидная железа, лимфоузлы);
• исследование мягких тканей, мышц, сухожилий и связок;
• нейровизуализация;
• исследование головного мозга;
• диагностика плевральной полости.

Ключевые преимущества EVORAY USS 60

• Точность диагностики— передовые алгоритмы адаптивной оптимизации гарантируют получение чётких и детализированных изображений.
• Прецизионность измерений— функция автоматического многократного масштабирования зоны интереса со всплывающим окном для точной установки измерительного курсора обеспечивает высокоточные количественные оценки.
• Простота освоения— интуитивный интерфейс и логичное управление режимами позволяют эффективно работать специалистам с любым уровнем опыта.
• Надёжность и долговечность— конструктивные решения всех узлов и блоков разработаны с учётом интенсивной врачебной практики, гарантируя годы бесперебойной работы датчиков и самого сканера.
• Расширение спектра услуг— совместимость с широкой номенклатурой датчиков для различных анатомических областей открывает дополнительные диагностические возможности.
• Сервисное сопровождение— компания EVORAY располагает собственной службой технической поддержки в различных городах страны, освобождая клинику от забот по обслуживанию оборудования.

В основе EVORAY USS 60 лежит инновационная вычислительная архитектура uSeed, обеспечивающая высокую точность диагностики и измерений.

Формирование эхографического изображения базируется на работе с пользовательскими метаданными. В рамках платформы uSeed данные сохраняются в виде мета-информации, что открывает возможности для последующей обработки с применением параллельных вычислений на базе CPU и GPU. Такой подход кратно увеличивает производительность системы и гарантирует стабильно высокую кадровую частоту.

Диагностическая точность достигается за счёт передовых алгоритмов адаптивной оптимизации, обеспечивающих получение чётких и детализированных снимков.

Прецизионность измерений реализована через функцию автоматического многократного масштабирования интересующей области с отображением во всплывающем окне, что позволяет максимально точно позиционировать измерительный курсор (Caliper).

Аппарат укомплектован набором интеллектуальных инструментов адаптивной обработки, существенно повышающих диагностическую ценность получаемых изображений:

• One Key Imaging— мгновенная автоматическая оптимизация параметров сканирования по команде одной кнопки;
• EFOV (Extended Field of View)— расширение сектора обзора для конвексных и микроконвексных преобразователей, трапециевидное сканирование для линейных;
• Tissue Specific Imaging (TSI)— интеллектуальная система шумоподавления, дифференцированно обрабатывающая паренхиму, границы структур и анэхогенные участки в зависимости от типа исследуемой ткани;
• Tissue Harmonic Imaging (THI)— тканевая гармоника, повышающая разрешающую способность и общее качество картинки;
• Frequency Composite Imaging (FCI)— частотный компаундинг, синтезирующий итоговое изображение из нескольких кадров, полученных на разных частотах излучения;
• наличие трёх опорных частот в стандартном режиме и четырёх — в гармоническом, что гарантирует стабильное качество на различных глубинах;
• HPRF— режим высокой частоты повторения импульсов для регистрации скоростных потоков на значительной глубине;
• RawData— доступ к исходным данным с возможностью корректировки параметров визуализации на замороженном кадре;
• 8 скоростей воспроизведения сохранённых кинопетель.

Дополнительные алгоритмы улучшения качества:

• zonClear— адаптивная пространственная фильтрация;
• SCI (Spatial Compound Imaging)— пространственный компаундинг, эффективно подавляющий акустические артефакты;
• PIHI— гармонический режим с инверсией импульса;
• SRI (Speckle Reduction Imaging)— снижение спекл-шумов в В-режиме;
• IMT— автоматизированное измерение толщины комплекса интима-медиа;
• Zclear— технология трекинга краевых тканевых сигналов в реальном времени с попиксельной оптимизацией; одновременно устраняет шумовые составляющие и подчёркивает контуры органов, формируя высококонтрастную двумерную картинку.

Диагностические режимы

EVORAY USS 60 охватывает полный спектр режимов ультразвуковой диагностики:

• цветовое и энергетическое допплеровское картирование;
• импульсно-волновой и непрерывно-волновой допплер;
• HR-Flowи zMicroFlow — специализированные режимы для визуализации мелких сосудов и низкоскоростного кровотока;
• панорамное сканирование и технология расширенного поля зрения ExFOV;
• компрессионная эластография;
• RIMT— радиочастотный метод измерения толщины комплекса интима-медиа с точностью, до 20 раз превосходящей классический подход;
• AutoBladder— автоматическое определение объёма мочевого пузыря;
• AutoFLC— автоматический подсчёт фолликулов;
• AutoEF— программный модуль для расчёта фракции выброса по методу Симпсона.

Автоматизация измерительных процедур сокращает продолжительность исследования и гарантирует повторяемость результатов независимо от оператора.

Дополнительно реализованы:

• M-режим и его анатомическая модификация;
• объёмная 3D-реконструкция и динамическая 4D-визуализация;
• тканевой допплер (TDI);
• многопанельный B-режим (2B / 4B).

Датчики

Стационарная архитектура EVORAY USS 60 предусматривает одновременное подключение до четырёх датчиков. Система совместима с широкополосными многочастотными преобразователями. Доступные датчики:

• Конвексный— 3C6CD — 2,0–7,2 МГц.
• Линейный— 7L4CD — 4,0–12,5 МГц.
• Микроконвексный— 6C1CD — 4,5–7,0 МГц.
• Трансвагинальный— 6E1CDS — 2,5–8,5 МГц.
• Секторный фазированный— 3P2CA — 2,0–6,4 МГц.
• 4D-датчик— 4V4CDS — 1,6–8,0 МГц.

Такое разнообразие позволяет гибко комплектовать аппарат под задачи конкретного подразделения без потери функциональности.

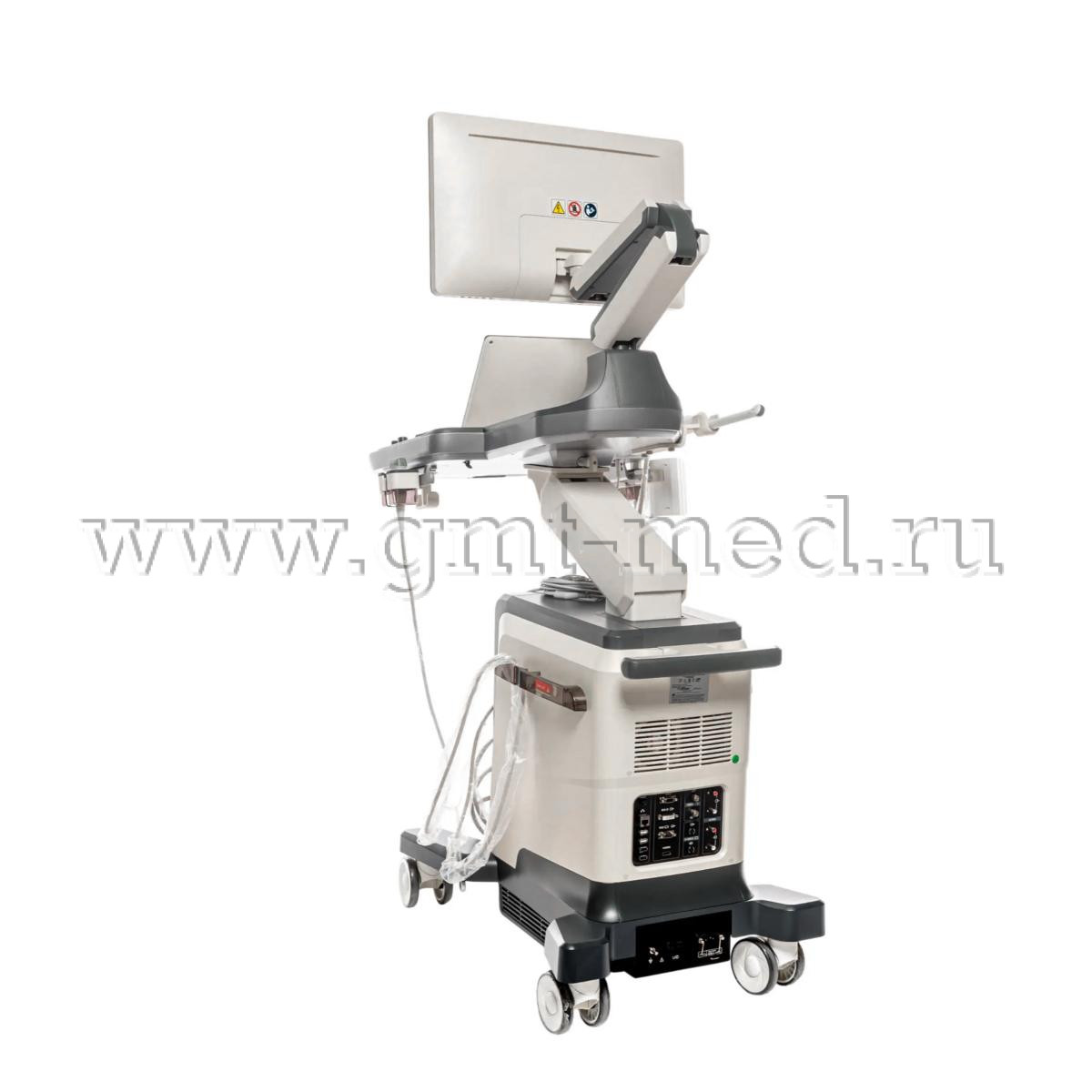

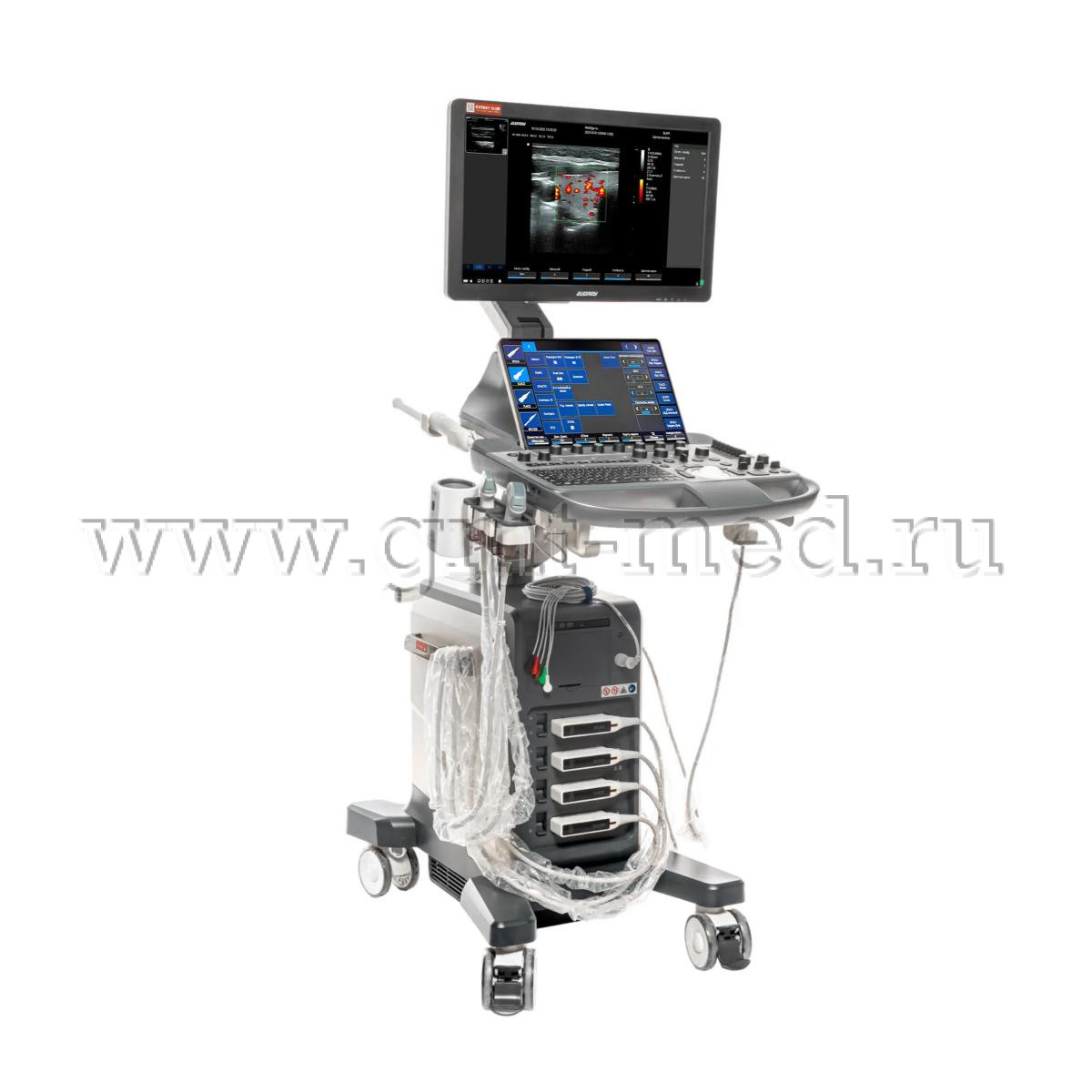

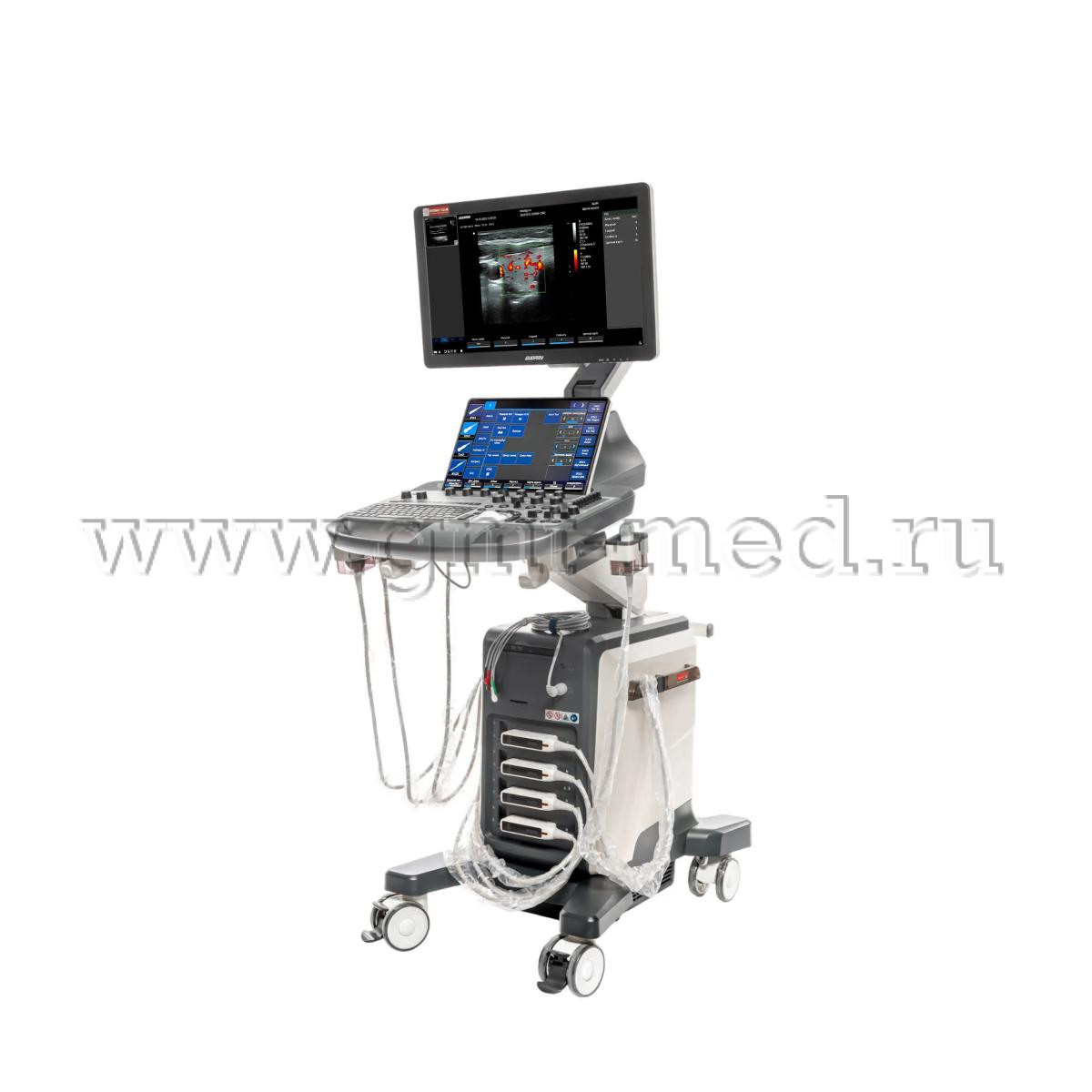

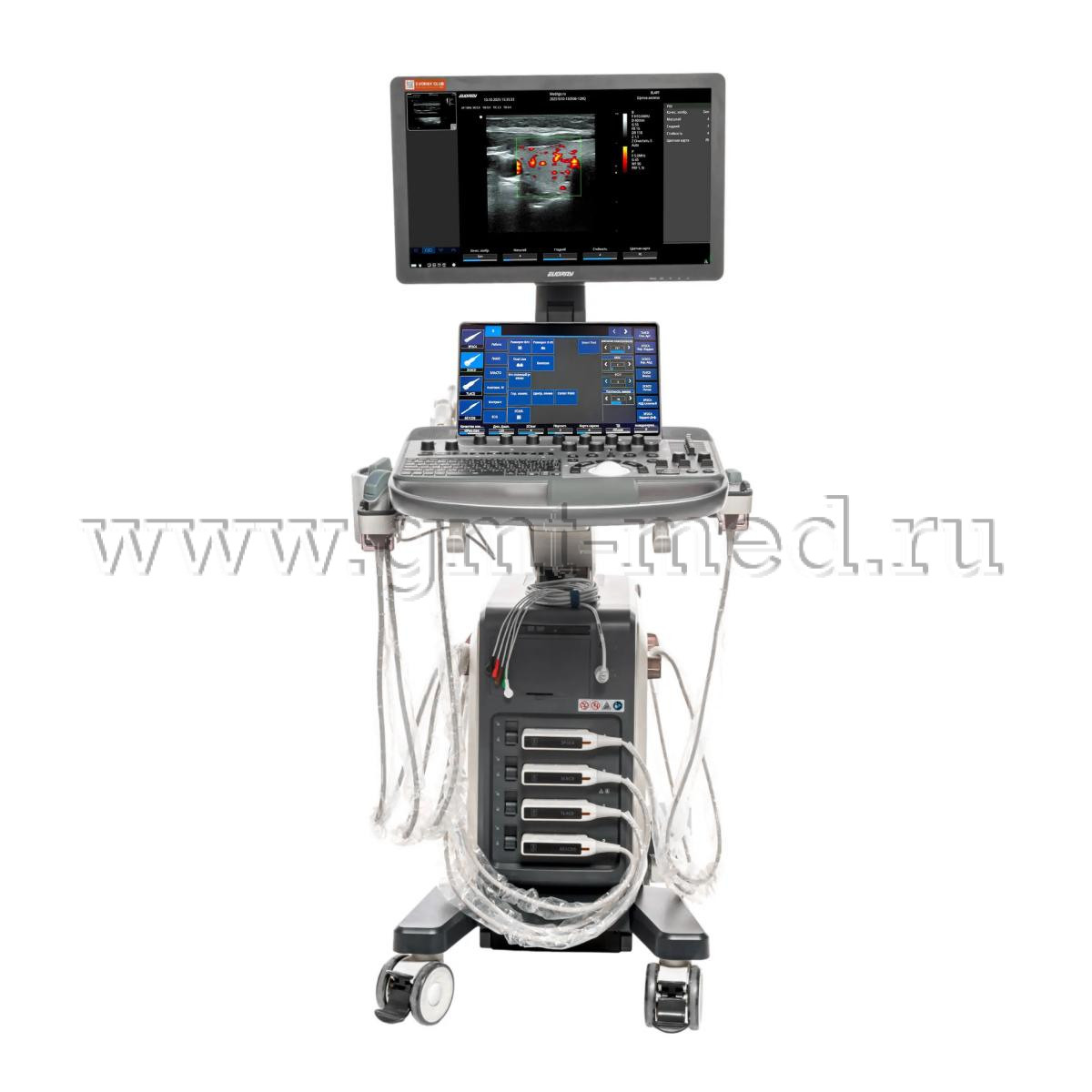

Рабочая станция EVORAY USS 60 укомплектована:

• 21,5-дюймовый медицинский LCD-монитор с высоким разрешением и регулируемым углом наклона;
• 13,3-дюймовая сенсорная командная панель с возможностью изменения угла;
• функциональная консоль управления с пневмоприводом регулировки по высоте;
• эргономичное расположение зоны TGC;
• обилие физических элементов управления на панели;
• встроенный подогреватель геля и кабельные держатели;
• развитые интерфейсные порты и средства сетевой интеграции.

EVORAY USS 60 полностью соответствует стандарту DICOM 3.0, поддерживая:

• DICOM Storage — отправка изображений и данных пациента на сервер удалённого хранения;
• DICOM Print — вывод снимков на сетевой принтер;
• DICOM Worklist — получение списка исследований с сервера;
• DICOM MPPS — передача статуса выполнения процедуры;
• DICOM Query/Retrieve — запрос и извлечение ранее сохранённых данных;
• Structured Report — формирование и отправка структурированного заключения с изображениями.

Отличительной особенностью EVORAY USS 60 является функция обмена исследованиями через QR-код. Система генерирует уникальный код, который можно считать смартфоном или планшетом для мгновенной передачи ключевых материалов — снимков, видеоциклов и протоколов — коллегам для консультации. Это упрощает проведение консилиумов и дистанционную экспертную поддержку: данные передаются непосредственно с аппарата без использования внешних носителей, ускоряя принятие клинических решений и повышая командную согласованность.

Синонимы: УЗИ EVORAY USS60, USS 60, стационарная ультразвуковая диагностическая система, ультразвуковой аппарат, ультразвуковое оборудование.
